रिंग मुख्य युनिट

रिंग मेन युनिट म्हणजे काय?

लूगाओ पॉवर कंपनी, लिमिटेड ही एक कंपनी आहे जी आर अँड डी मध्ये तज्ञ आहे, उच्च व्होल्टेज ट्रान्समिशन आणि वितरण उपकरणांचे उत्पादन आणि विक्री. रिंग मेन युनिट हे पूर्णपणे इन्सुलेटेड, पूर्णपणे सीलबंद, देखभाल-मुक्त व्हॅक्यूम स्विचगियर डिव्हाइस आहे जे व्हॅक्यूम आर्क विझविणारे चेंबर, मुख्य इलेक्ट्रिकल सर्किट आणि इन्सुलेटिंग समर्थन एकाच युनिटमध्ये समाकलित करते. फंक्शनल युनिट्स पूर्णपणे इन्सुलेटेड सॉलिड बसबारद्वारे जोडल्या जातात. एकूणच रचना सोपी आहे, स्थापित करणे सोपे आहे आणि बाह्य पर्यावरणीय परिस्थितीमुळे अप्रभावित ऑपरेट करते, यामुळे शहरी निवासी वितरणास योग्य आहे.

रिंग मेन युनिटचे फायदे

1. उच्च सुरक्षा

इलेक्ट्रिक शॉक अपघात रोखण्यासाठी टच करण्यायोग्य भाग ढाल केले जातात. एक व्यापक इंटरलॉकिंग सिस्टम ऑपरेशनल त्रुटींचा धोका कमी करून तीन-चरणांच्या अलगाव ब्रेकची स्पष्ट दृश्यमानता सुनिश्चित करते. व्हॅक्यूम आर्क विझविणार्‍या चेंबरमध्ये स्फोट-पुरावा कार्यक्षमता दर्शविली जाते आणि स्विच हाऊसिंग अतिरिक्त संरक्षणात्मक कार्यक्षमता प्रदान करते.

2. ऑपरेट करणे सोपे आहे

अलगाव स्विच आणि ग्राउंडिंग स्विचमध्ये केवळ एक ऑपरेटिंग हँडल आहे, ज्यामुळे त्रुटींचा धोका दूर होतो. ऑपरेटिंग प्रक्रिया सरळ आहे आणि मूलभूत विद्युत ज्ञान असलेले कर्मचारी देखील जटिल प्रशिक्षणाची आवश्यकता न घेता हे कार्य करू शकतात.

3. पर्यावरणास अनुकूल आणि विषारी नसलेले

उत्पादन सामग्री विषारी आणि निरुपद्रवी आहे आणि वापरादरम्यान कोणतेही हानिकारक पदार्थ तयार केले जात नाहीत. साहित्य देखील पुनर्वापरयोग्य आहे.

4. सोयीस्कर स्थापना आणि वाहतूक

संपूर्ण उत्पादन मालिका एकसारखेपणाने डिझाइन केली गेली आहे, वापरकर्त्यांना सुसंगत बाह्य परिमाणांसह विविध कॅबिनेट प्रकार ऑफर करते. ते साइटवर एकत्र केले जाऊ शकतात, आवश्यकतेनुसार विस्तृत केले जाऊ शकतात आणि द्रुतपणे वापरात आणू शकतात.

5. देखभाल मुक्त

ऑपरेटिंग यंत्रणा वगळता, सॉलिड इन्सुलेटेड इंडोर एसी उच्च व्होल्टेज व्हॅक्यूम स्विचगियरचा उच्च व्होल्टेज स्विच भाग पूर्णपणे सीलबंद स्थितीत आहे, ऑपरेशनल देखभाल खर्च कमी करते आणि साफसफाईची आवश्यकता दूर करते.

रिंग मेन युनिटची स्ट्रक्चरल वैशिष्ट्ये

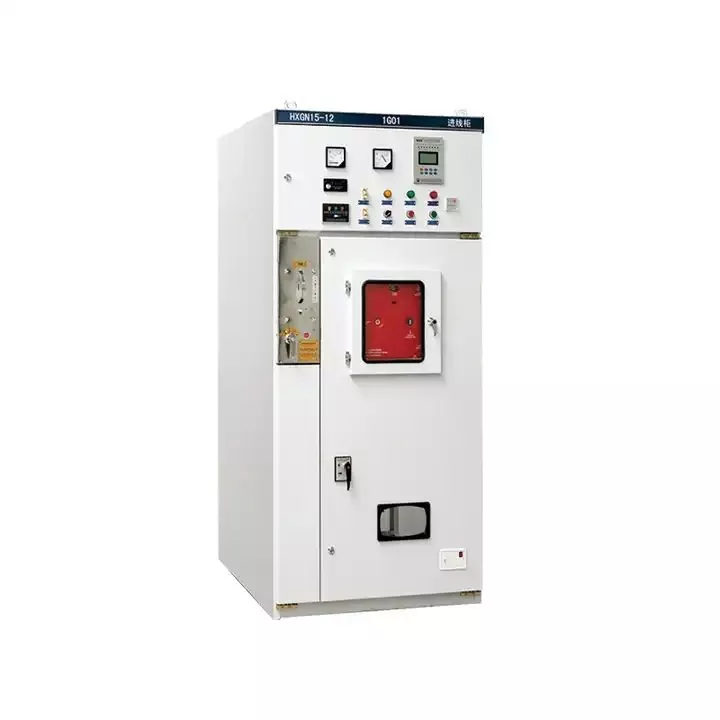

उदाहरण म्हणून एक्सजीएन 15-12 कॅबिनेट प्रकार घेत आहे

कॅबिनेट रचना

कॅबिनेट 2 मिमी जाड अ‍ॅल्युमिनियम-झिंक-लेपित स्टील प्लेट्स आकारात वापरून तयार केले जाते. कॅबिनेटच्या मागील बाजूस प्रेशर रिलीफ होलची वैशिष्ट्ये आहेत ज्यात एक केबल कंपार्टमेंटशी आणि दुसर्‍याला बसबारच्या डब्याशी जोडले गेले आहे.

बसबार कंपार्टमेंट

कॅबिनेटच्या शीर्षस्थानी स्थित आणि जवळच्या स्विचगियर कॅबिनेटशी जोडलेले, लोड स्विच हे एसएफ 6 गॅसने भरलेले स्वतंत्र युनिट आहे.

केबल कंपार्टमेंट

केबल्स कनेक्ट करण्यासाठी, फ्यूज स्थापित करण्यासाठी, ग्राउंडिंग स्विच आणि सीटी/पीटी ट्रान्सफॉर्मर्ससाठी वापरले.

सर्किट ब्रेकर कंपार्टमेंट

एसएफ 6 सर्किट ब्रेकर किंवा व्हॅक्यूम सर्किट ब्रेकर लोड स्विचच्या खाली स्थापित केले आहेत.

ऑपरेटिंग यंत्रणा आणि इंटरलॉकिंग

ऑपरेटिंग यंत्रणा, इंटरलॉकिंग डिव्हाइस, स्थिती निर्देशक, सहाय्यक संपर्क आणि थेट प्रदर्शन निर्देशक समाविष्ट आहेत.
