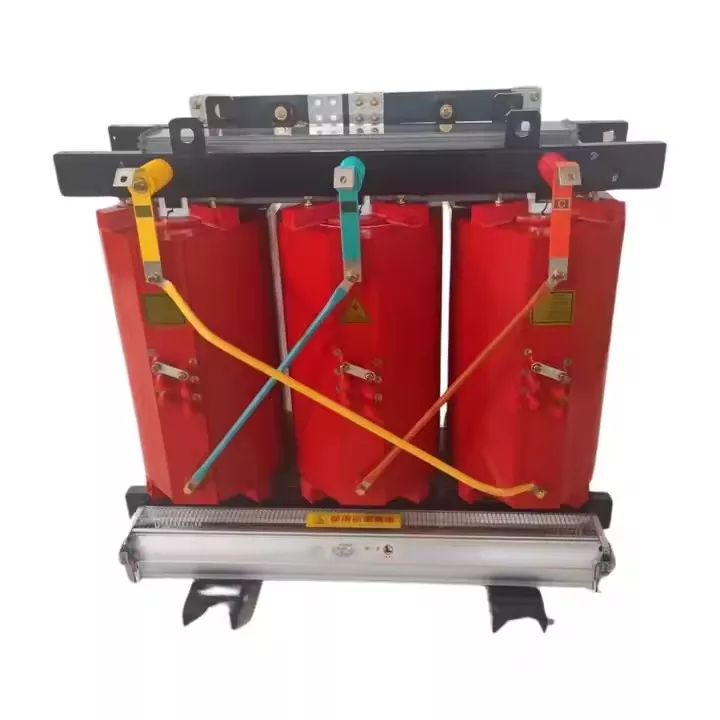

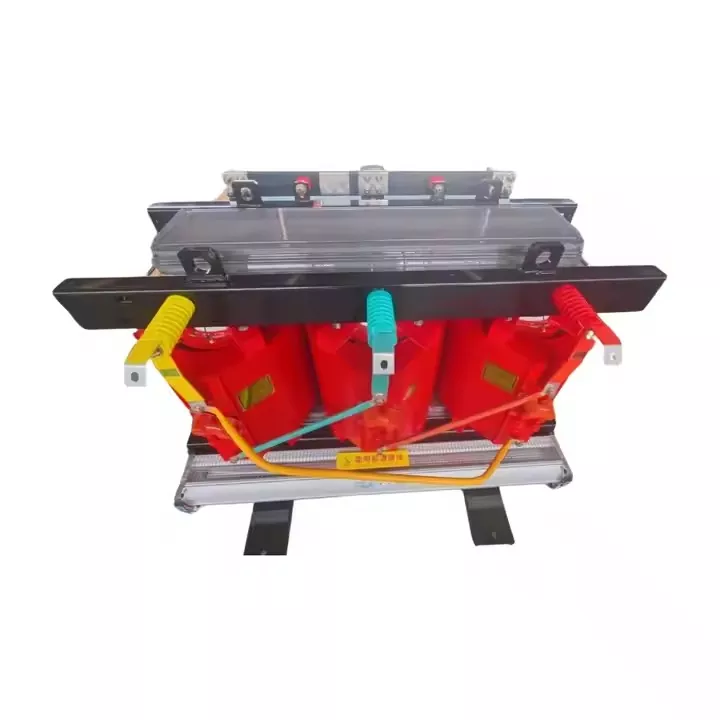

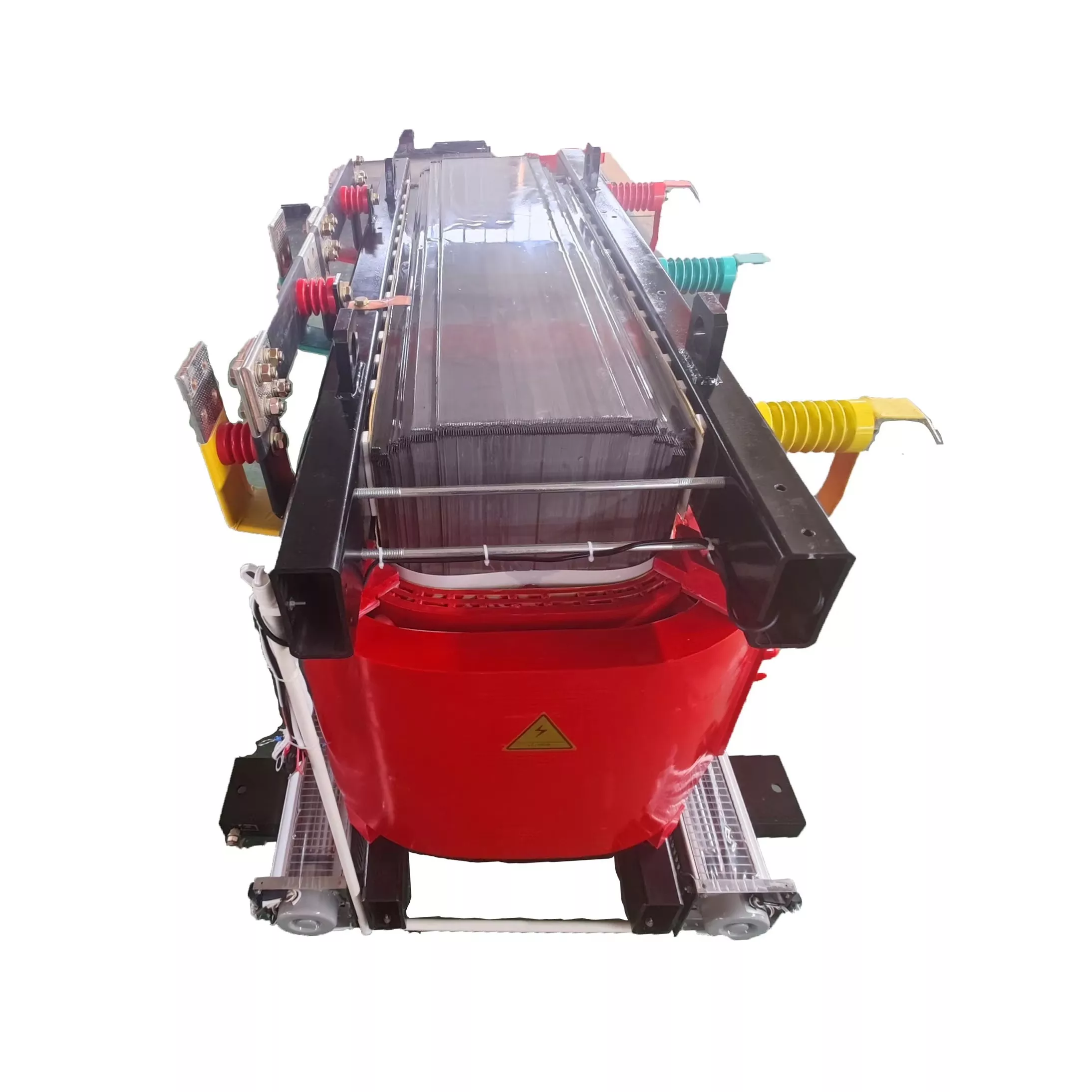

लूगाओ पॉवर कंपनी, लि. द्वारा निर्मित एससीबी 11 800 केव्हीए 10 केव्ही ड्राय प्रकार वितरण ट्रान्सफॉर्मर सुरक्षितता आणि पर्यावरणीय टिकाव वाढविताना कार्यक्षम उर्जा वितरण प्रदान करण्यासाठी डिझाइन केलेले आहे. एससीबी 11 मालिका कमीतकमी नुकसान आणि इष्टतम उर्जा कार्यक्षमता सुनिश्चित करण्यासाठी प्रगत व्हॅक्यूम कास्टिंग कॉइल विंडिंग तंत्रज्ञान वापरते. ट्रान्सफॉर्मर उच्च-गुणवत्तेच्या इपॉक्सी राळसह इन्सुलेटेड आहे, जो ज्वालाग्रस्त, स्वत: ची विस्तारित करणारा आहे आणि उत्कृष्ट आर्द्रता प्रतिकार आहे, ज्यामुळे उच्च सुरक्षा मानकांसह वातावरणात स्थापना करण्यासाठी ते आदर्श आहे.
एससीबी 11 800 केव्हीए 10 केव्ही ड्राय प्रकार वितरण ट्रान्सफॉर्मर ल्यूगाओ पॉवर कंपनी, लि. द्वारा निर्मित आधुनिक उर्जा वितरण गरजा पूर्ण करण्यासाठी एक विश्वासार्ह आणि सुरक्षित समाधान आहे. एससीबी 11 मालिका उत्कृष्ट डायलेक्ट्रिक गुणधर्म, उत्कृष्ट थर्मल स्थिरता आणि उत्कृष्ट यांत्रिक सामर्थ्य प्रदान करण्यासाठी प्रगत इन्सुलेशन आणि व्हॅक्यूम प्रेशर इम्प्रिग्नेशन (व्हीपीआय) तंत्रज्ञानाचा वापर करते. ट्रान्सफॉर्मर नॉन-लोड तोटा कमी करण्यासाठी, उर्जा कार्यक्षमता सुधारण्यासाठी आणि वितरण अनुप्रयोगांच्या विस्तृत श्रेणीसाठी सुसंगत व्होल्टेज आउटपुट सुनिश्चित करण्यासाठी डिझाइन केलेले आहे.
इपॉक्सी एन्केप्युलेटेड विंडिंग्ज ज्योत मंद आणि स्वत: ची उत्साही असतात, ज्यामुळे ट्रान्सफॉर्मर दाट लोकवस्ती असलेल्या भागात किंवा जेथे अग्निसुरक्षा आवश्यक आहे तेथे वापरण्यासाठी सुरक्षित बनवते. एससीबी 11 ट्रान्सफॉर्मरमध्ये एक प्रगत नैसर्गिक हवा (ए) शीतकरण प्रणाली देखील आहे जी बाह्य शीतकरण चाहत्यांची आवश्यकता नसताना स्थिर कामगिरी सुनिश्चित करते, देखभाल आणि ऑपरेटिंग खर्च कमी करण्यास मदत करते. त्याच्या खडबडीत बांधकाम आणि सुलभ स्थापनेसह, एससीबी 11 800 केव्हीए 10 केव्ही ड्राय प्रकार वितरण ट्रान्सफॉर्मर औद्योगिक सुविधा, व्यावसायिक संकुल, उर्जा स्टेशन आणि पायाभूत सुविधा प्रकल्पांसह विस्तृत अनुप्रयोगांसाठी योग्य आहे.
| कॅपॅक | उच्च | टॅप करा | निम्न | वेक्टर | इम्पे | वजन | बाह्य | बाह्य |
| ity (केव्ही | व्होल्टॅग | श्रेणी | व्होल्टॅग | गट | नृत्य | t | परिमाण | सह परिमाण |
| अ) | e | (%) | e | e | (किलो) | (मिमी) | संलग्न (एमएम) | |
| (केव्ही) | (केव्ही) | |||||||
| 30 | 6 6.3 6.6 10 10.5 11 |
± 2.5 ± 5 |
0.4 | Dain11 Yyn0 |
4 |
270 | 590 × 500 × 640 | 1000 × 900 × 1050 |
| 50 | 360 | 620 × 550 × 670 | 1000 × 900 × 1050 | |||||
| 80 | 510 | 680 × 580 × 710 | 1050 × 950 × 1100 | |||||
| 100 | 570 | 720 × 600 × 720 | 1100 × 950 × 1150 | |||||
| 125 | 600 | 860 × 650 × 850 | 1250 × 1000 × 1300 | |||||
| 160 | ± 2 × 2. 5 ± 5 |
730 | 900 × 710 × 890 | 1300 × 1050 × 1350 | ||||
| 200 | 850 | 940 × 750 × 980 | 1300 × 1100 × 1500 | |||||
| 250 | 980 | 960 × 770 × 1030 | 1300 × 1100 × 1550 | |||||
| 315 | 1130 | 1020 × 790 × 1060 | 1400 × 1150 × 1550 | |||||
| 400 | 1330 | 1060 × 880 × 1100 | 1450 × 1200 × 1600 | |||||
| 500 | 1480 | 1080 × 900 × 1160 | 1450 × 1200 × 1700 | |||||
| 630 | 6 | 1580 | 1200 × 920 × 1150 | 1550 × 1200 × 1700 | ||||
| 800 | 1910 | 1260 × 920 × 1260 | 1600 × 1200 × 1800 | |||||
| 1000 | 2260 | 1320 × 940 × 1300 | 1700 × 1250 × 1800 | |||||
| 1250 | 2660 | 1380 × 950 × 1380 | 1750 × 1250 × 1900 | |||||
| 1600 | 3180 | 1460 × 1120 × 1490 | 1850 × 1400 × 2000 | |||||
| 2000 | 3600 | 1490 × 1120 × 1620 | 1900 × 1450 × 2200 | |||||
| 2500 | 4220 | 1520 × 1120 × 1760 | 1950 × 1500 × 2200 | |||||
| 3150 | 5000 | 1600 × 1120 × 1860 | 2000 × 1550 × 2300 | |||||
| 4000 | 6300 | 1680 × 1120 × 2150 | 2100 × 1600 × 2600 |
1. समुद्राच्या पातळीवरील उंची 1000 मीटरपेक्षा कमी आहे.
2. हवेचे तापमान +40ºC
3. दररोज सरासरी हवेचे तापमान +30ºC
4. सर्वात वार्षिक वार्षिक सरासरी तापमान+20 व्ही
5. कमी मैदानी हवेचे तापमान -25ºC
6. स्थापना स्थान: अग्नि किंवा स्फोटांच्या धोक्यांपासून मुक्त भागात स्थापनेसाठी योग्य, महत्त्वपूर्ण प्रदूषण, रासायनिक गंज किंवा अत्यधिक कंप, घरामध्ये असो किंवा घराबाहेर.
1. निर्दिष्ट मर्यादेमध्ये पोस्ट करा: +40ºC (सर्वाधिक हवेचे तापमान), +30ºC (सर्वाधिक दैनंदिन सरासरी) आणि +20ºC (सर्वाधिक वार्षिक सरासरी).
2. 1000 मीटरपेक्षा कमी उंचीवर कोरड्या प्रकारच्या ट्रान्सफॉर्मर्ससाठी योग्य. टोकाचा विचार करा: -25ºC (सर्वात कमी मैदानी तापमान).
वायुवीजन:
Dry. कोरड्या प्रकारच्या ट्रान्सफॉर्मर्ससाठी उष्णता नष्ट करण्यासाठी एअरफ्लो आवश्यक आहे.
D. ड्री प्रकार ट्रान्सफॉर्मर्स ओलावास प्रतिरोधक असतात; उच्च आर्द्रतेकडे दीर्घकाळापर्यंत संपर्क होण्यापासून संरक्षण करा.
D. ड्री प्रकार ट्रान्सफॉर्मर्सने निर्दिष्ट लोड आणि व्होल्टेज मर्यादेत कार्य केले पाहिजे.
6. हार्मोनिक्स आणि व्होल्टेज चढउतारांविरूद्ध प्रतिबद्धता संरक्षण उपाय.
7. घरामध्ये किंवा घराबाहेर असो, अग्नि/स्फोटांचे धोके, प्रदूषण, गंज किंवा अत्यधिक कंपपासून मुक्त भागात कोरड्या प्रकारातील ट्रान्सफॉर्मर्सची स्थापना करा.
8. निर्मात्याच्या शिफारशींनुसार नियमित देखभाल पद्धतींकडे.
9.ड्री प्रकार ट्रान्सफॉर्मर्सने त्यांच्या निर्दिष्ट ओव्हरलोड क्षमतेमध्ये कार्य केले पाहिजे.
10. कोरड्या प्रकारातील ट्रान्सफॉर्मर्समध्ये कमी आवाजाची पातळी.
