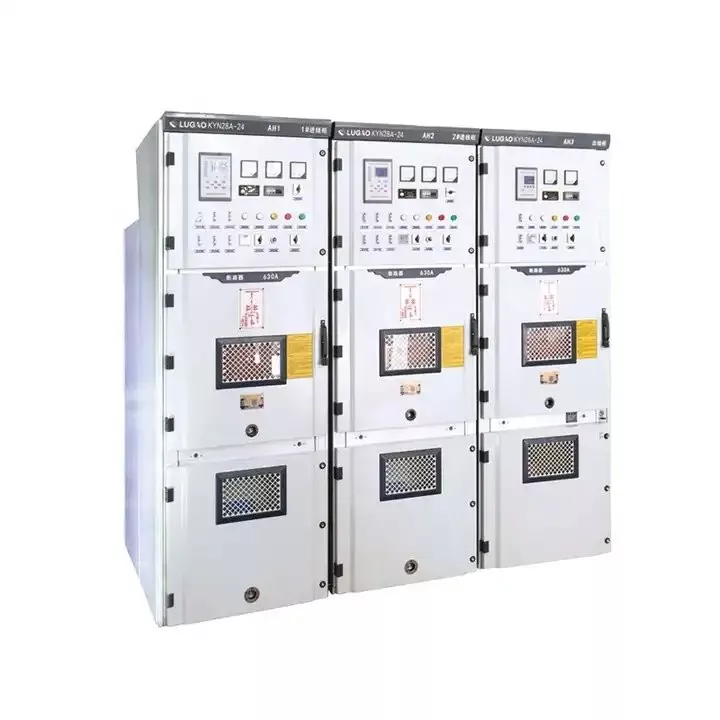

आर्मर्ड काढण्यायोग्य एसी मेटल बंद स्विचगियर

लूगाओ पॉवर कंपनी, लि. द्वारा निर्मित केवायएन 28 आर्मर्ड रिमूडेबल एसी मेटल एन्क्लोज्ड स्विचगियर हे मध्यम आणि उच्च व्होल्टेज अनुप्रयोगांसाठी डिझाइन केलेले एक उच्च-कार्यक्षमता उर्जा वितरण समाधान आहे. सुलभ स्थापना, देखभाल आणि ऑपरेशन सुनिश्चित करण्यासाठी स्विचगियर मॉड्यूलर आणि काढण्यायोग्य डिझाइनचा अवलंब करते. हे खडबडीत सामग्रीचे बनलेले आहे आणि औद्योगिक, उपयुक्तता आणि व्यावसायिक वापरासाठी उत्कृष्ट सुरक्षा, विश्वासार्हता आणि लवचिकता प्रदान करते.

लूगाओ केवायएन 28 चिलखत काढण्यायोग्य एसी मेटल एन्क्लोज्ड स्विचगियर परिचय

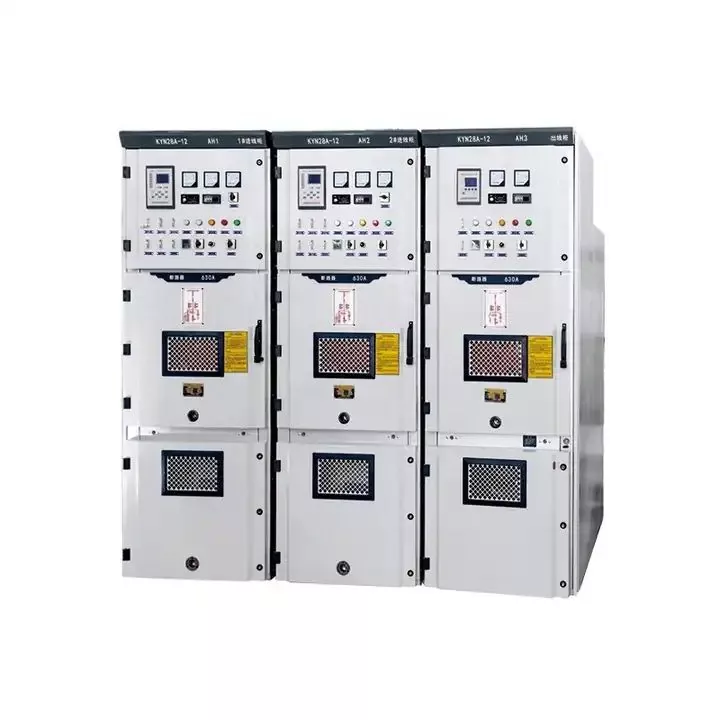

केवायएन 28 आर्मर्ड काढण्यायोग्य एसी मेटल एन्क्लोज्ड स्विचगियर हे सर्वोच्च जागतिक मानकांची पूर्तता करण्यासाठी डिझाइन केलेले लुगाओ पॉवर कंपनी, लिमिटेडचे ​​एक अत्याधुनिक उत्पादन आहे. गंभीर वितरण नेटवर्कची जास्तीत जास्त सुरक्षा आणि विश्वासार्हता सुनिश्चित करण्यासाठी स्विचगियर प्रगत आर्क संरक्षण तंत्रज्ञान आणि पूर्णपणे बंद चिलखत रचना स्वीकारते. काढण्यायोग्य डिझाइन देखभाल आणि ऑपरेशन सुलभ करते आणि संपूर्ण सिस्टम नष्ट केल्याशिवाय घटक सहजपणे बदलले जाऊ शकतात. ऑपरेटिंग कार्यक्षमता सुधारण्यासाठी आणि डाउनटाइम कमी करण्यासाठी स्विचगियरमध्ये एक बुद्धिमान फॉल्ट डिटेक्शन आणि मॉनिटरिंग सिस्टम देखील आहे.

केवायएन 28 आर्मर्ड रिमूवेबल एसी मेटल एन्क्लोज्ड स्विचगियर कठोर पर्यावरणीय परिस्थितीला टिकाऊपणा आणि प्रतिकार सुनिश्चित करण्यासाठी स्टेनलेस स्टील आणि उच्च-दर्जाच्या अ‍ॅल्युमिनियमसारख्या उच्च-गुणवत्तेच्या सामग्रीपासून बनलेले आहे. त्याचे कॉम्पॅक्ट डिझाइन स्पेस वापरास अनुकूल करते, जे सबस्टेशन, औद्योगिक सुविधा आणि युटिलिटी ग्रीड्ससाठी योग्य करते.

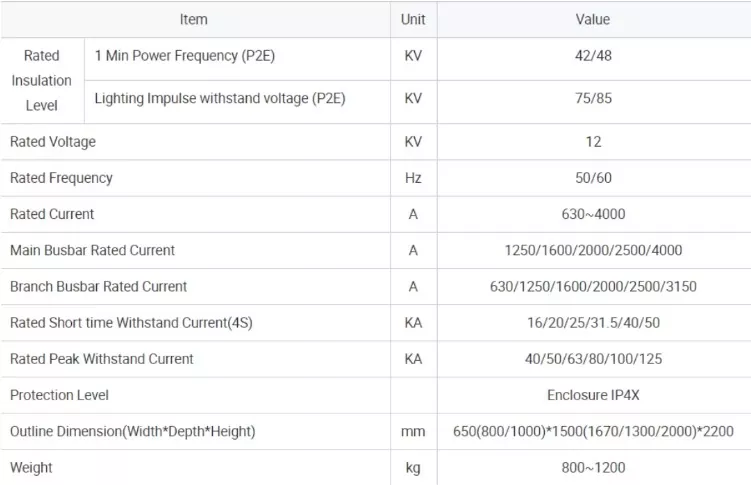

लूगाओ केवायएन 28 आर्मर्ड रिमूवेबल एसी मेटल एन्क्लोज्ड स्विचगियर पॅरामीटर

लूगाओ केवायएन 28 चिलखत काढण्यायोग्य एसी मेटल एन्क्लोज्ड स्विचगियर ऑपरेटिंग वातावरण

1. सामान्य स्थिती

अ. आसपासचे हवेचे तापमान:- 10 ℃～+40 ℃

बी. उंची: 1000 मी

सी. सापेक्ष वातावरण आर्द्रता: दैनंदिन सापेक्ष आर्द्रता सरासरी 95%पेक्षा जास्त नसते, मासिक सापेक्ष आर्द्रता सरासरी 90%पेक्षा जास्त नसते

डी. भूकंप: तीव्रता 8 डिग्रीपेक्षा जास्त नाही.

ई. संक्षारक किंवा ज्वलनशील वायू किंवा पाण्याच्या वाफशिवाय आसपासची हवा.

एफ. गंभीर स्थितीत बरीच घाण आणि नियमित तीव्र कंपशिवाय, तीव्रता प्रथम प्रकारची आवश्यकता पूर्ण करते.

2. विशेष कामकाजाची परिस्थिती

* जेव्हा जीबी 3906 मध्ये नमूद केलेल्या सामान्य पर्यावरणीय स्थितीच्या पलीकडे वापरला जातो तेव्हा वापरकर्त्याने उत्पादनाचा सल्ला घ्यावा.

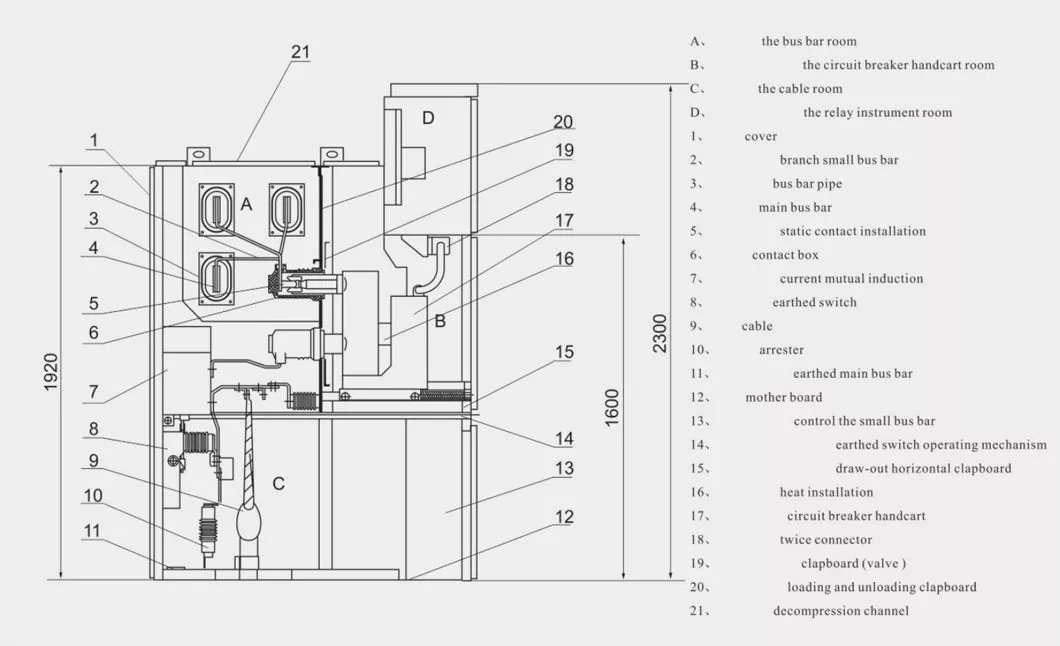

लूगाओ केवायएन 28 आर्मर्ड रिमूवेबल एसी मेटल एन्क्लोज्ड स्विचगियर वैशिष्ट्ये

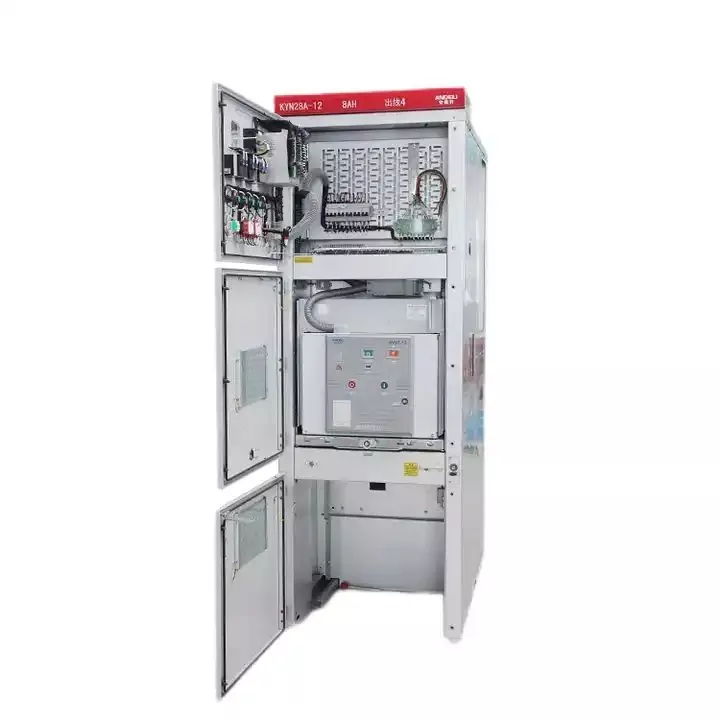

हँडकार्टची चौकट सीएनसी मशीन टूल आणि रिवेट वेल्डिंगच्या मिरवणुकीद्वारे स्टीलच्या शीटपासून बनविली जाते.   अनुप्रयोगानुसार, हँडकार्ट्स सर्किट ब्रेकर हँड-कार्ट, व्होल्टेज ट्रान्सफॉर्मर हँडकार्ट, वेगळ्या हँडकार्ट आणि मीटरिंग हँडकार्ट इ. मध्ये विभागले जाऊ शकतात. समान तपशीलांच्या हँडकार्ट्स सोयीस्करपणे एक्सचेंज केले जाऊ शकतात.   कॅबिनेटमध्ये, हँडकार्टमध्ये वेगळ्या स्थितीत, चाचणी स्थिती आणि ऑपरेटिंग स्थिती आहे, त्यातील प्रत्येक स्थान डिव्हाइससह डिझाइन केलेले आहे की हँडकार्ट वर नमूद केलेल्या पदांवर सहजपणे हलवू शकत नाही, तर इंटरलॉक हलविण्यासाठी अनलॉक करणे आवश्यक आहे. हँडकार्ट.

बस एका स्विच कॅबिनेटमधून दुसर्‍या एकाकडे नेली जाते आणि शाखा बसच्या माध्यमातून स्थिर संपर्क बॉक्ससह निश्चित केली जाते.   फॅट ब्रांच बस बोल्टद्वारे स्थिर संपर्क बॉक्स आणि मुख्य बसशी जोडली जाते, ज्यास इतर कोणत्याही लाइन क्लॅम्प्स किंवा इन्सुलेटरची आवश्यकता नसते.   जेव्हा ग्राहकांची किंवा प्रकल्पाची विशेष मागणी असते तेव्हा बस बारवरील कनेक्टिंग बोल्ट इन्सुलेशन आणि एंड कॅपसह एन्केप्युलेटेड केले जाऊ शकते. जेव्हा बस स्विच कॅबिनेटच्या बफलला ओलांडते, तेव्हा त्यास बस बुशिंगसह निराकरण करा, जेणेकरून, जर काही अंतर्गत फॉल्ट आर्क असेल तर ते दुसर्‍या कॅबिनेटमध्ये पसरणार्‍या दोषास प्रतिबंध करू शकते आणि बसच्या यांत्रिक सामर्थ्याची हमी देऊ शकते.

केबल चेंबरच्या आत, सध्याचे ट्रान्सफॉर्मर, ग्राउंडिंग स्विच, एरेस्टर आणि केबल स्थापित केले जाऊ शकते आणि सोयीस्कर साइट बांधकामाची हमी देण्यासाठी तळाशी स्लॉटेड काढण्यायोग्य अ‍ॅल्युमिनियम शीटची रचना केली गेली आहे.

रिले इन्स्ट्रुमेंट चेंबरचा वापर सर्व प्रकारचे घटक स्थापित करण्यासाठी केला जातो, जसे की रिले, इन्स्ट्रुमेंट्स, सिग्नल इंडिकेटर आणि ऑपरेटिंग स्विच इ. ग्राहक आणि लहान बस नियंत्रित करण्यासाठी 16 ओळी सेट करा.

हँडकार्ट चेंबरवर, बस चेंबर आणि केबल चेंबरमध्ये प्रेशर रीलिझिंग डिव्हाइस स्थापित केले आहे.  जेव्हा ब्रेकर, मुख्य बस किंवा केबल चेंबरच्या आत अंतर्गत फॉल्ट आर्क असेल आणि इलेक्ट्रिक आर्कच्या देखाव्यासह, स्विच कॅबिनेटमधील अंतर्गत दबाव वाढतो.  ते एका विशिष्ट दबावाकडे गेल्यानंतर, शीर्ष डिव्हाइसची मेटल शीट सोडणारी दबाव स्वयंचलितपणे उघडली जाईल आणि ऑपरेटर आणि स्विच कॅबिनेटच्या सुरक्षिततेची हमी देण्यासाठी दबाव आणि गॅस सोडला जाईल.

लॅचिंग डिव्हाइसचा वापर केंद्रीय एक्झिट आणि कॅबिनेट बॉडीला जोडण्यासाठी केला जातो आणि लिफ्टिंग डिव्हाइस मध्यवर्ती बाहेर जाण्यासाठी अधिक सोयीस्कर करण्यासाठी डिझाइन केलेले आहे.  जेव्हा केंद्रीय बाहेर पडा बंद राहतो, तेव्हा कॅबिनेट बॉडीसह कनेक्टिंग सामर्थ्य सर्वोत्कृष्ट असते आणि अंतर्गत आर्किंग फॉल्टच्या विरूद्ध क्षमता प्रभावीपणे मजबूत केली जाते.
